Die Klinker-Fertigteile

Ziegel-Sichtmauerwerks-Fertigelemente sind werkseits hergestellte Stahlbetonelemente, deren Sichtflächen mit speziellen Formklinkern verkleidet sind, sodass sie auf der Baustelle mit den gemauerten Fassadenflächen kombiniert werden können. Für die optimale Verbindung zwischen den Klinker-Formteilen und dem Betonkern sorgt die sogenannte Schwalbenschwanzverzahnung.

Die Sichtmauerwerks-Fertigelemente sind in allen Farben, Formaten und Oberflächen des GIMA-Sortiments erhältlich. Die Fugen liegen hierbei zwischen 15 bis 20 Millimeter zurück, so dass die Ausfugung mit dem gleichen Mörtel bauseits erfolgt, der für die übrigen Fassadenflächen gewählt wird. Ein homogener Gesamteindruck ist das Ergebnis.

Einzigartige

Schwalbenschwanzverzahnung

GIMA-Klinker für Fertigteile werden ausschließlich mit rückseitiger Schwalbenschwanzverzahnung produziert. Diese besonders starke Verzahnung garantiert hier 100% sicheren Halt zwischen dem Betonkern und der Keramikschale. Sie gewährleisten einen optimalen mechanischen Verbund zwischen Klinker und Beton und beugen Bauschäden vor.

Die Bemessung der Bauelemente erfolgt nach DIN 1045, nach Typenstatik oder individueller Statikberechnung. Nicht tragende Elemente bewehren wir ausreichend konstruktiv. Wir empfehlen, Ziegel-Sichmauerwerks-Fertigelemente bereits bei der Planung und Ausschreibung vorzusehen und in die Fassadenplanung miteinzubeziehen.

Klinker-Fertigteile

DETAILZEICHNUNGEN

In unserem Produktfolder zum Thema Klinker-Fertigteile finden Sie zahlreiche beispielhafte Zeichnungen zum Aufbau von Fertigteilen für  Fenster- und Türstürze, Fensterbänke, Trauf- und Gurtsimse, Attikaabschlüsse, Mauerabdeckungen, Treppenstufen, Wandelemente und Stützwandelemente. Individuelle Lösungen, exakt zugeschnitten auf Ihr Bauwerk, sind für uns selbstverständlich und eine Herausforderung, unser Können unter Beweis stellen zu dürfen.

ge_Luna-490x52-fuss_glatt_Zuschnitt_Toni-Ott
s_Fossano-Fua+glatt_Zuschnitt_Toni-Ott
ge_Lamone-490x52_Zuschnitt_Toni-Ott
ge_Elva-FK-geschlaemmt_Zuschnitt_Toni-Ott
g_Pisa-FKS-490_40a_Zuschnitt_Toni-Ott
b_Erli-FK_Zuschnitt_Toni-Ott
s_Erba_Zuschnitt_Toni-Ott
ge_Elva-490x40_Zuschnitt_Toni-Ott
r_Breno-FK_Zuschnitt_Toni-Ott
o_Elice-FK-590_40_Zuschnitt_Toni-Ott

Grenzenlose Farbvielfalt

Klinker-Fertigteile

Alle Klinkerprodukte können wir in Ihrer Wunschfarbe und Ihrem Wunschformat produzieren. Klinker-Fertigteile produzieren wir immer zusammen mit den klassischen Klinkern für ein Objekt. Dadurch ist eine einheitliche Optik in der Farbgebung garantiert.

Wir fertigen im Fassadenbereich ausschließlich projektbezogen und stimmen daher mit Ihnen die Farbe persönlich solange ab, bis Ihre Vorstellung exakt getroffen ist. Lassen Sie sich inspirieren und entdecken Sie in unserer Farbübersicht eine Auswahl bisher produzierter Farben. Bestellen Sie ganz einfach ein Muster Ihrer Favoriten oder downloaden Sie unsere Texturen für Renderings.

+ Farbübersicht Fassade + Farbentwicklung
ge_Luna-490x52-fuss_glatt_Zuschnitt_Toni-Ott
Luna

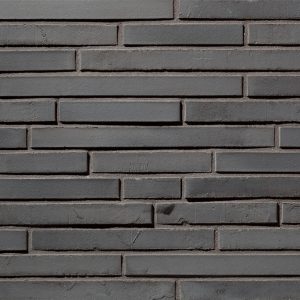

s_Fossano-Fua+glatt_Zuschnitt_Toni-Ott
Fossano
ge_Lamone-490x52_Zuschnitt_Toni-Ott
Lamone
ge_Elva-FK-geschlaemmt_Zuschnitt_Toni-Ott
Elva FK geschlämmt
g_Pisa-FKS-490_40a_Zuschnitt_Toni-Ott
Pisa FKS
b_Erli-FK_Zuschnitt_Toni-Ott
Erli FK
s_Erba_Zuschnitt_Toni-Ott
Erba
ge_Elva-490x40_Zuschnitt_Toni-Ott
Elva
r_Breno-FK_Zuschnitt_Toni-Ott
Breno FK
o_Elice-FK-590_40_Zuschnitt_Toni-Ott
Elice FK

Beeindruckende

Referenzen

NeuHouse, Berlin | Gewers & Pudewill GmbH, Berlin

Klinker & Fassade | Klinker-Fertigteile | 490 x 115 x 52 mm
© Koy+Winkel
+ Referenzübersicht

Beeindruckende

Referenzen

Unternehmenszentrale, Hamburg | Gewers & Pudewill GmbH, Berlin

Klinker & Fassade | Klinker-Fertigteile | 490 x 115 x 40 mm
© Anke Müllerklein
+ Referenzübersicht

Beeindruckende

Referenzen

Hotel Werk 17, München | Hild und K Architekten, München

Klinker & Fassade | Klinker-Fertigteile | 490 x 200 x 35 mm
© Alexander Bernhard
+ Referenzübersicht

Machen Sie sich ein Bild von unseren Produkten am fertigen Objekt
und entdecken Sie beeindruckende Referenzen mit Ziegelfassaden.

Relevante

Technische Daten

Technische DatenMindestanforderungen nach DIN EN 771-1 und DIN 20000-401GIMA-Werte stranggepresste Ware
VMZ/VHlzKMZ/KHlz
Druckfestigkeitsklasse≥ 4≥ 2828 - 60
Scherbenrohdichte-≥ 1900 kg/m32000-2200 kg/m3
Wasseraufnahme-max. 6%2-6% je nach Farbe
Frostwiderstandgefordertgefordertnachgewiesen
Gehalt an aktiven löslichen Salzenmindestens S2mindestens S2S3 (weniger Gehalt an aktiv löslichen Salzen als bei S2)
Rohdichteklasse≥ 0,8≥ 0,81,6-2,4

Für mehr Information nach rechts scrollen >

Es gibt zahlreiche Argumente, die für die Verwendung von Ziegel-Sichtmauerwerks-Fertigelementen sprechen. Neben der großen Zeitersparnis durch die Möglichkeit der Vorfertigung, beschleunigt sich auch der Bauablaufs durch die einfache Montage. Zudem ergibt sich eine entsprechende Kostenersparnis durch hohe Rationalisierungseffekte. Und schließlich sind durch den Einsatz von Fertigteil-Elementen Details möglich, die bei konventionellen Mauern schlecht oder gar nicht zu verwirklichen sind. Erfahren Sie weitere Details rund um die Klinkerfertigteile und unsere anderen Produkte für die Fassade in unserem Buch Klinker & Fassade.

Es gibt zahlreiche Argumente, die für die Verwendung von Ziegel-Sichtmauerwerks-Fertigelementen sprechen. Neben der großen Zeitersparnis durch die Möglichkeit der Vorfertigung, beschleunigt sich auch der Bauablaufs durch die einfache Montage. Zudem ergibt sich eine entsprechende Kostenersparnis durch hohe Rationalisierungseffekte. Und schließlich sind durch den Einsatz von Fertigteil-Elementen Details möglich, die bei konventionellen Mauern schlecht oder gar nicht zu verwirklichen sind. Erfahren Sie weitere Details rund um die Klinkerfertigteile und unsere anderen Produkte für die Fassade in unserem Buch Klinker & Fassade.

Weiterlesen

Weitere Informationen finden Sie in unserem Downloadbereich.
Bei Rückfragen kontaktieren Sie uns jederzeit gerne persönlich.
